 EMU01MC 维谛直流屏监控模块设置维护级参数

进入维护级参数设置界面

在主信息界面上点击“系统配置”，进入密码输入界面，如图 1 所示。

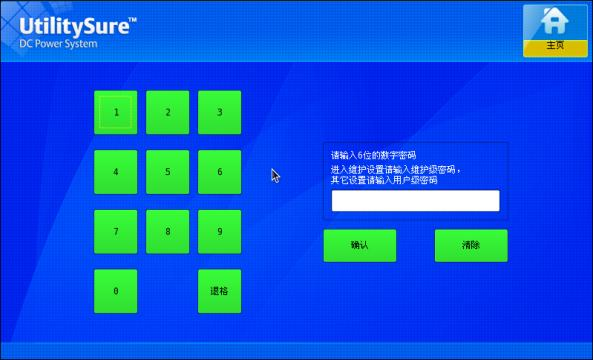

图1 密码输入界面

根据提示输入维护级密码“090508”，进入维护级参数设置主界面，如图 2 所示。

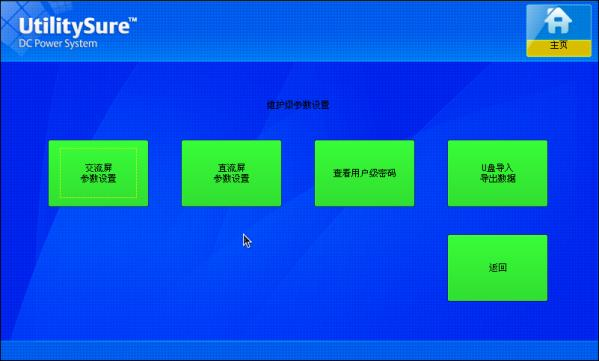

图2 维护级参数设置主界面

设置直流屏维护级参数

在维护级参数设置主界面中点击直流屏参数设置按钮进入维护级直流屏参数设置界面。

此时可选择进入系统参数设置、交流参数设置、开关参数设置、绝缘参数设置、EGU 模块参数设置、电池仪设置、模块设置和恢复直流屏出厂设置。

■ 设置系统参数，具体见表 1。

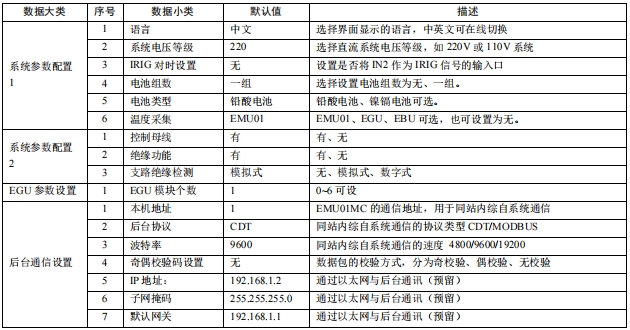

表1 系统参数设置表

■ 设置交流参数，具体见表 2。

表2 交流设置表

■ 设置开关参数，具体见表 3。

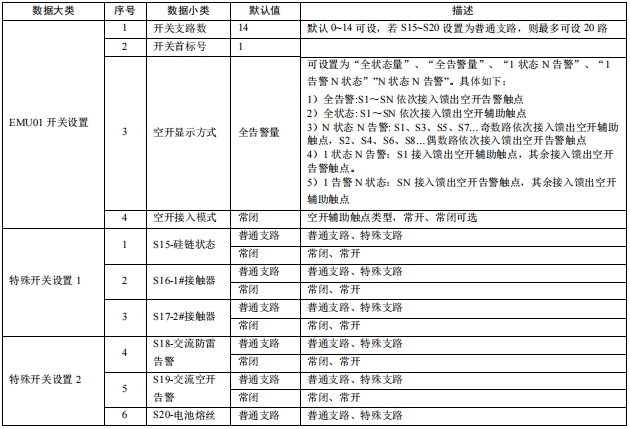

表3 开关参数设置表

■ 设置绝缘参数，具体见表 4。

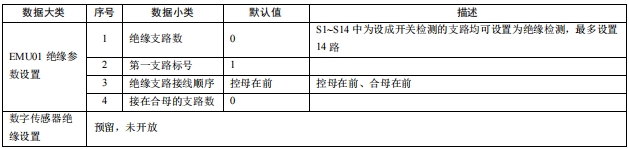

表4 绝缘参数设置表

■ 设置 EGU 模块参数，具体见表 5。

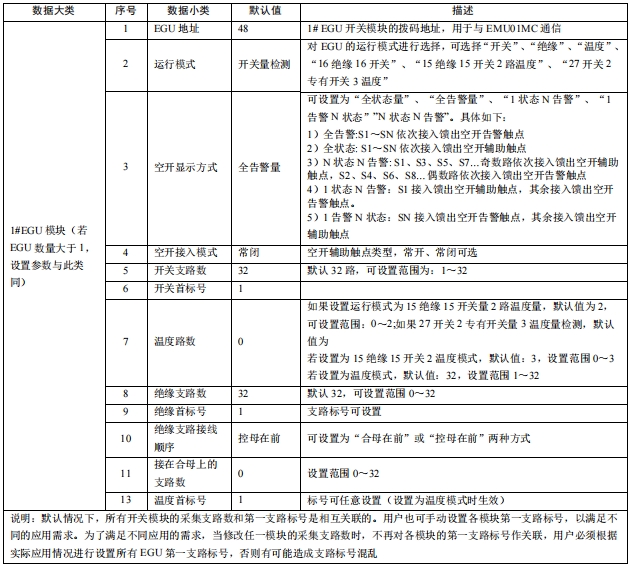

表5 EGU 模块参数设置表

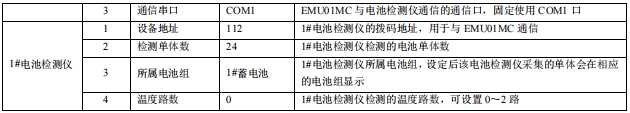

■ 设置电池检测仪参数，具体见表 6。

表6 电池检测仪参数设置表

■ 设置模块参数，具体见表 7。

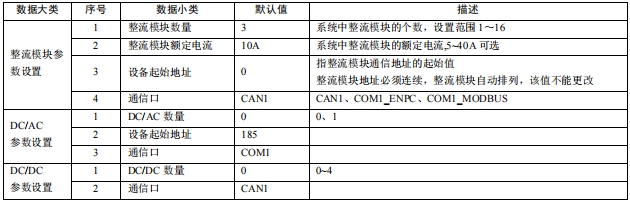

表7 整流模块参数设置

■ 恢复出厂参数
在直流屏维护级参数设置主界面中点击恢复直流屏出厂设置可以将 EMU01MC 的直流屏参数（用户级和维护级）恢复到出厂默认参数。

查看用户级密码

在维护级参数设置主界面中点击查看用户级密码，可查看用户级密码。

导入、导出数据

在维护级参数设置主界面中点击 U 盘导入导出数据可以将 EMU01MC 的后台通信配置文件和系统参数配置文件导入EMU01MC 或导出到 U 盘中。使用该功能可以方便的将一个后台通信配置文件拷贝到多个监控中。另外可以通过升级应用程序按钮将 U 盘中的应用程序拷贝到 EMU01MC 运行，可以方便地升级应用程序，维护参数设置见表 8。

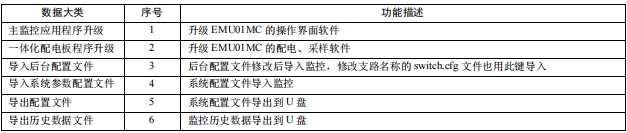

表8 维护参数设置表
