爱默生EMU01MC直流屏监控模块配置软件

利用 EMU01MC 配置软件可以配置 EMU01MC 上传的综合自动化系统需要的遥测量和遥信量。

配置工具

1．U 盘一个

2．EMU01MC 配置软件

3．计算机一台

4．RS232 或 RS485 串口通信线一条。

通过配置软件配置参数

1．将 U 盘插入 EMU01MC 的 USB 接口上，在主信息界面上点击帮助菜单，点击导出配置工具及文件，后台点表配置文件及配置软件就会导出到 U 盘中，导出完毕后会提示导出完成。取下 U 盘，把导出的配置文件及配置软件 EMU01MC从 U 盘拷贝至计算机。

2．在后台计算机上解压并打开配置软件，出现如图 1 所示界面。

图1 EMU01MC 配置工具界面

3．点击编辑支路名称页签，出现图 2 所示界面。

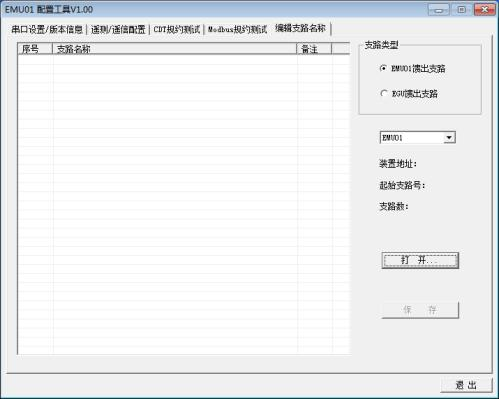

图2 编辑支路名称界面

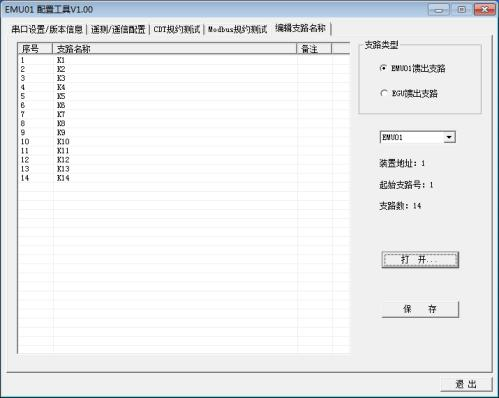

4．点击导入配置选择 U 盘中导出的文件 Switch.cfg，点击打开，出现图 3所示界面。支路名称信息按照所属监测装置在左侧列表中单独显示，右侧显示了支路类型、所属监测装置及其相关信息。

图3 支路名称配置界面

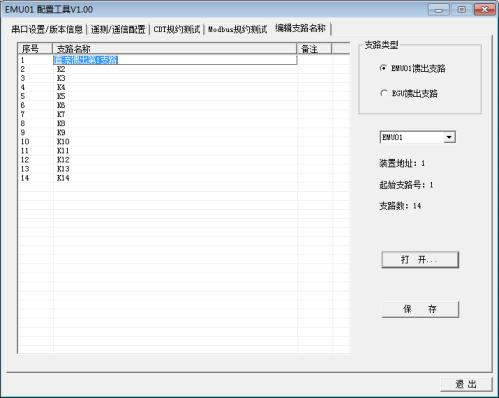

5．编辑支路名称。根据要编辑的支路和其所属类型在右侧选择支路类型，然后选择所属监测单元；再双击左侧列表中的支路名称，进入编辑状态，如图 4所示。键入新的支路名称，按回车或用鼠标单击空白处，退出当前编辑。

图4 编辑支路名称界面

6．名称编辑完成后，点击导出配置，弹出路径选择页面，请选择 U 盘的根目录，另外不要更改文件名（文件名必须为Switch.cfg），然后点击保存。

7．点击遥测/遥信配置页签，出现图 5 所示界面。

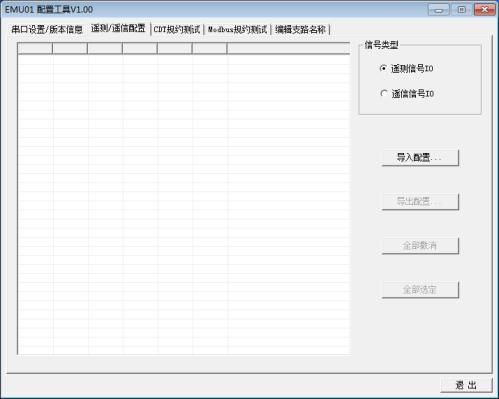

图5 遥测/遥信配置界面

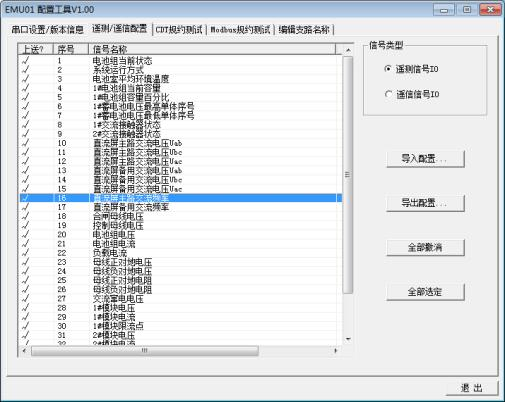

8．点击导入配置，选择 U 盘中导出的文件 mstDefaultConfig.cfg，点击打开，出现图 6 所示界面。

图6 选择遥测/遥信配置界面

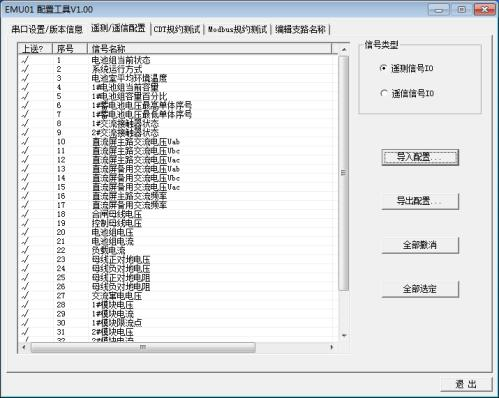

9．选择遥测信号 IO，如图 7 所示。然后在窗口中的信号量前面直接点击，会出现√，表示该信号量要上送后台。

图7 选择遥测/遥信配置界面

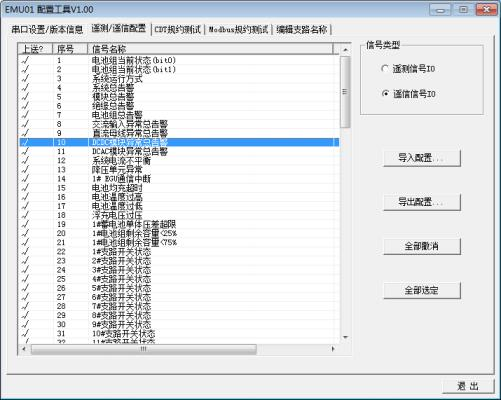

10．选择遥信信号 IO，如图 8 所示。然后在窗口中的信号量前面直接点击，会出现√，表示该信号量要上送后台。

图8 选择遥测/遥信配置界面

11．信号选择完成后，点击导出配置，弹出路径选择页面，请选择 U 盘的根目录，另外不要更改文件名（文件名必须为mstConfig.cfg）。
点击保存，然后确认所有对话框。U 盘的根目录下将产生四个文件。

1）mstConfig.cfg：信号点表配置文件。通过 U 盘将该文件导入到 EMU01MC 后，EMU01MC 就会按照此点表上送后台数据。

2）EMU01MC 直流系统 CDT 规约 IO 信号表.htm：CDT 协议点表文件。描述后台协议的信号表，供综合自动化厂家编制后台通信程序使用，请保存备案。

3）EMU01MC 直流系统 MODBUS 规约 IO 信号表.htm：MODBUS 协议点表文件。描述后台协议的信号表，供综合自动化厂家编制后台通信程序使用，请保存备案。

4）RTUio.ini：为调试程序自身使用的后台通信协议信号表。

12．将配置文件(mstConfig.cfg, Switch.cfg)导入到 EMU01MC。

将 U 盘插入 EMU01MC 的 USB 接口上，点击系统配置进入密码界面，输入维护级密码“090508”进入维护级菜单，点击 U盘导入导出数据进入数据导入导出界面，点击导入后台配置文件，U 盘中的后台点表配置文件就会导入到 EMU01MC中，导入完毕后会提示导出完成，取出 U 盘。

13．测试后台协议。

如果需要测试上面配置的参数是否能够正常使用，需按照如下步骤操作。

1）将生成的 RTUio.ini 文件和“EMU01MC 协议配置工具”软件拷贝到计算机同一个目录下。

2）将计算机的串口与 EMU01MC 的 COM2/COM3 相连(COM2 为 RS485 口，COM3 为 RS232 口)，将 EMU01MC 的后台协议设置为 MODBUS，复位 EMU01MC。

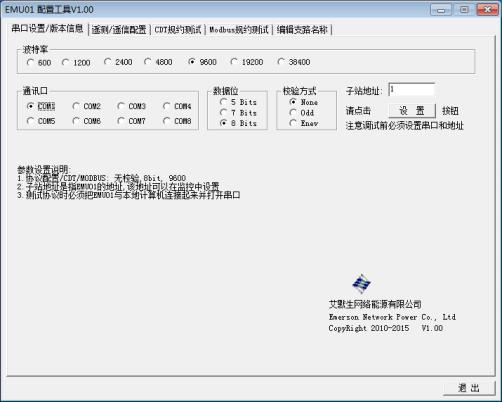

3）启动“EMU01MC 协议配置工具”，进入图 9 所示页面，设置并打开计算机端的串口。

图9 串口设置/版本信息界面

4）进入如图 10 图所示页面，打开最后一次导入到 EMU01MC 中的配置文件 mstConfig.cfg。

图10 导入 EMU01MC 配置文件界面

注意

一定要保证配置工具现在打开的配置文件就是 EMU01MC 当前运行的配置文件。

5）进入跟 EMU01MC 中设置的后台协议相对应的规约测试页面查对上送的实时数据。如果显示当前信号值全为“无效”，则可能当前通信存在问题，请检查接线是否正确串口是否已打开；也可能是配置工具打开的配置跟 EMU01MC 当前运行的配置不一致所引起，请重新执行步骤 4），如果不确定配置文件是否一致，请重新对后台通过配置软件配置参数。

复制信号点表

如果有多台相同配置的 EMU01MC，可以将上面配置得到的信号点表按照步骤 8 导入到其它 EMU01MC 中，特别需要注意的是：如果系统配置不同，需要重新配置信号点表。

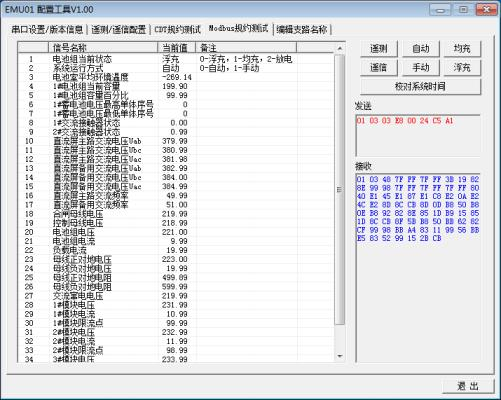

打开 EMU01MC 协议配置工具设置串口、波特率、校验方式后，选择 MODBUS 协议窗口，程序会自动读取数据，如图11 所示。

图11 自动读取数据信息
