EMU01MC绝缘监测装置功能与特点
索引：EMU01MC,直流屏绝缘监测装置,绝缘监测装置 发布日期：2023-12-13
1.绝缘监测装置必备的显示和检测功能
直流系统绝缘监测装置应能实时监测并显示直流系统母线电压、正负母线对地直流电压、正负母线对地交流电压、正负母线对地绝缘电阻及支路对地绝缘电阻等数据，且符合表1和表2的规定。

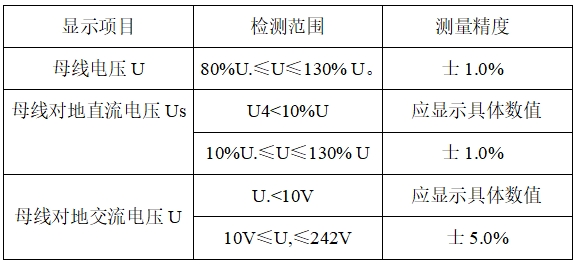

表1 电压检测的范围及精度测量精度

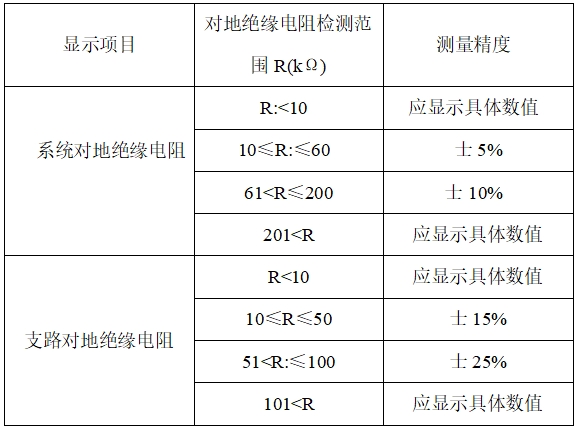

表2 对地绝缘电阻测量精度项目
2.常规监测(长期工作)
(1)数字显示母线电压值，当电压过高或过低时输出报警信号。
(2)数字显示正、负母线的对地绝缘电阻值，当绝缘电阻过低时输出报警信号
(3)电压过高或过低、绝缘电阻过低的整定值均采用功能键(或拨盘)来整定，数字显示各整定值。
(4)监测范围宽、精度高，实时显示电压值(误差1%)，电阻显示范围为0. 5kΩ~2MΩ (误差10%).
3.支路巡查部分(短期工作)
(1)巡查时不需切断支路电源，叠加信号源(7V、15~2Hz) 时，有自检和保护措施。
(2)当母线对地地缘电阻降低时，发信号。投入信号源后，自动巡查各支路阳抗或单独查找各支路的阻抗情况。
(3)在系统中存在较大分布电容的情况下，仍能保证电阻显示精度。
(4)配套的小电流互感器型号品种多，尺寸大小只与负荷电缆粗细有关，其电参数一致，接线无方向要求，可任意安装。
(5)当需要监测直流分屏上的支路时，可配套使用EGU02MC型微机直流分支绝缘监测仪。
(6)当需要故障点定位时，微机直流故障点探测仪。
4. EMU01MC型的特有功能
(1)当母线对地绝缘电阻值降低时，发信号，并自动投入信号源，自动巡查各支路阻抗和容抗的情况。
(2)工作人员无需操作、无需等待，就能得到故障支路号和对应的绝缘电阻值。
(3)在系统中存在较大分布电容的情况下，仍能保证电阻显示精度。
(4)含有闪光电源(选用时注明)。
(5)备有RS-232C,485标准串行通信接口，便于无人值班。
(6)对蓄电池的电压(实时显示)、电流和温度监测、报警与显示。
