结构外观：





1、存储温度：-25℃~65℃

2、运行温度：-10℃~55℃

3、相对湿度：≤95％RH（40℃±2℃）





供电电源：工作电源电压为48VDC，功耗20W，电源应该从电池组上取，另外请务必将地线（PE）与大地接好。



交流检测信号输入: 该监控只支持一路交流电压信号的检测，且务必将零线接入。

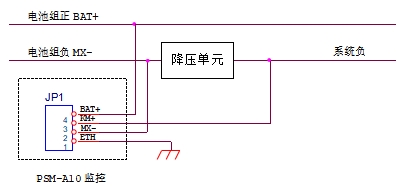

母线电压检测

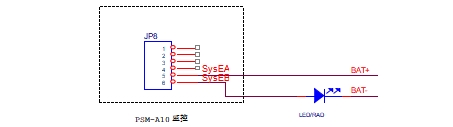

闪光电路

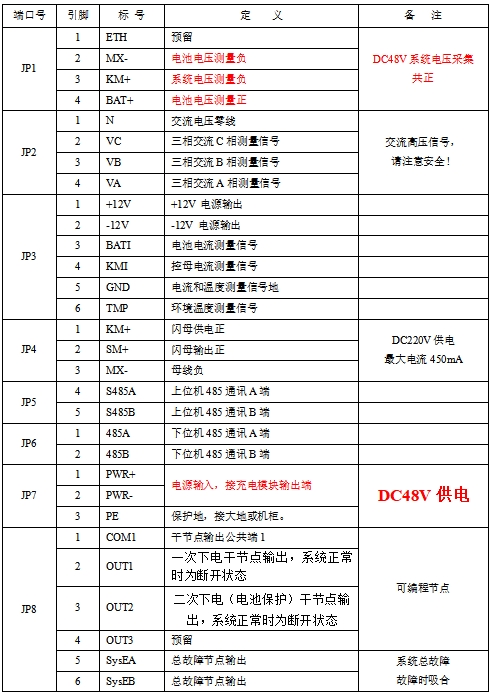

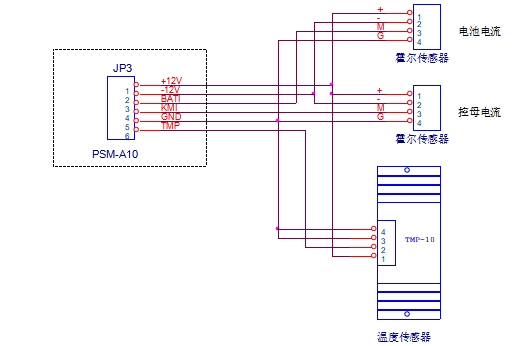

电流传感器及温度传感器接线说明，仅型号为TMP-10的温度传感器适用于本监控，

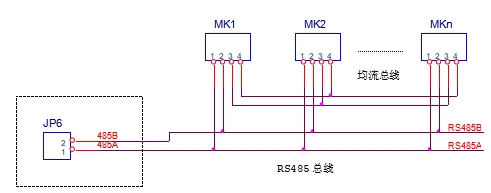

与高频开关电源模块的连接

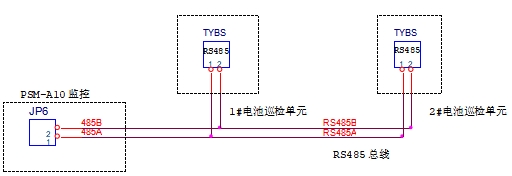

扩展电池巡检单元

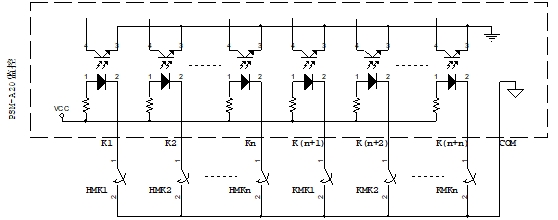

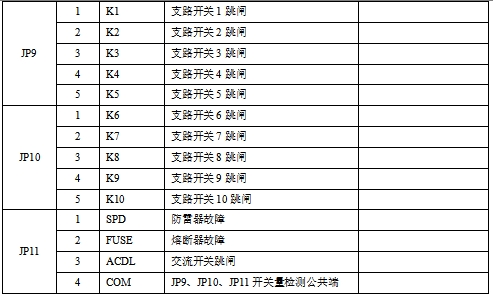

开关量信号输入

开关量信号输出（故障输出）



以微处理器为核心，采集各路模拟信号、数字信号进行数据处理，并做出告警信息，远传到后台，同时进行电池均浮充管理。

系统监控根据设置的充电参数，自动完成电池充电程序：

在浮充状态下当电池充电电流达到0.033C10A时转均充，在20分钟内如果电池电流降到转换电流以下，则立即转浮充，否则继续均充，用0.1C10A恒流充电，电压达到整定值（2.30–2.40）V×n（n为单体电池节数）时，微机控制充电装置自动转为恒压充电，当充电电流逐渐减小，达到0.02CA时，微机开始计时，3小时（可设置）后，微机控制充电装置自动转为浮充电状态运行，电压为（2.23-2.28）V×n。

正常运行浮充状态下每隔1-3个月（可设置）,微机控制充电装置自动转入恒流充电状态运行，按阀控式密封铅酸蓄电池正常充电程序进行充电。

交流上电时，系统自动进入均充状态，在20分钟内如果电池电流降到转换电流以下，则立即转浮充，否则继续均充，按上述1）执行充电过程。

阀控式密封铅酸蓄电池在不同的温度下必须对蓄电池充电电压做相应的调整才能保障电池处于最佳状态，电池管理系统可以监测电池温度；用户可根据电池厂家提供的参数，选择使用电池温度补偿功能，选择此功能后系统监测电池温度，自动调整电池充电电压，使电池工作在最佳状态。

采用全中文液晶显示器（192*64）显示，一屏最多可显示4行×12列个汉字；

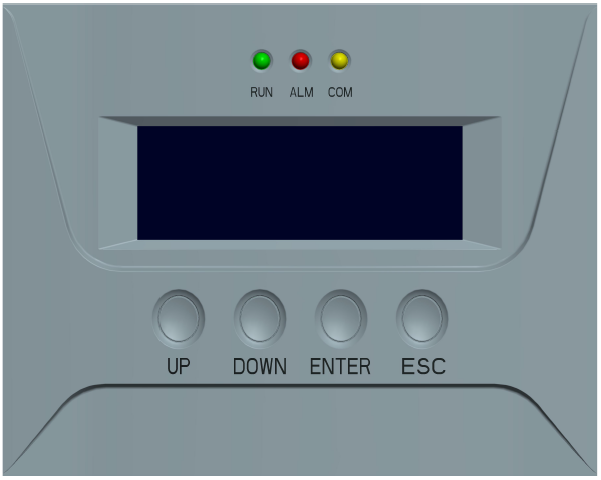

面板的正上方有三个指示灯，绿色指示灯表示CPU是否正常工作，当该指示灯按照一定频率闪烁时，那么CPU工作正常。红色指示灯表示系统是否异常，当系统出现故障时，该指示灯闪烁；黄色指示灯表示通讯是否正常，当系统通讯正常时，该指示灯均匀闪烁。

面板的正下方有四个按钮，分别为UP键，DOWN键，ENTER键和ESC键。

UP键：用来向上移动光标或翻页，在参数设置时，用来修改参数，数据增加；

DOWN键：用来向下移动光标或翻页，在参数设置时，用来修改参数，数据减小；

ENTER键：进入当前光标所指的页面，在参数设置时，按此键，表示当前光标所指的参数允许修改，再按此键时，光标恢复到自由状态。

ESC键：用来退回到相应的页面。

当蜂鸣器告警时，按任意键，关闭蜂鸣器；

开机时，显示主屏画面。如左侧图

在主页面时，按任意键，进入主菜单；

在主菜单页面，通过上，下键选择子菜单，如选择“信息查询”，“参数设置”，“参数查询”，按确认键，会弹出一个新的菜单页面。按取消键，则返回到主页面。

信息查询菜单，通过上，下键选择相应的信息查询。然后按确认键，进入相应的信息查询。在该页面，按取消键，则返回到主菜单。



当系统出现异常时，在当前故障信息中显示异常现象，以及故障发生时间，可上下翻页查询，最多可显示30条当前故障，用户可直接定位故障部位。按取消键返回到信息查询页面。



历史故障，最多可记录30条历史故障，可上下翻页查询。记录每条故障发生时间和消除时间。按取消键返回到信息查询页面。

历史故障断电保存。



交流电压数据查询，显示交流电压的相电压。按取消键返回到信息查询页面。



直流数据查询，显示直流数据参数，包括合母电压，控母电压电流，电池电压电流，环境温度等参数，可上下翻页查询，按取消键返回到信息查询页面。



模块信息查询，显示模块电压电流数据以及模块开关机状态，当模块通信故障时，电压电流数据显示为零。按取消键返回到信息查询页面。



电池巡检查询，最多可查询2组24节电池电压，上下翻页查询。按取消键返回到信息查询页面，电池巡检需选配。



开关信息查询，当系统设置中设为允许告警，则在分闸时发出告警，同时支路显示“--”，表示不可用。设置禁止时，可查询10路开关的状态，上下翻页查询。按取消键返回到信息查询页面。



若用户需要恢复到出厂设置值时，请按住“UP”或“DOWN”键重新启动监控即可恢复，按住“UP”键重启，将恢复到48V50A系统的出厂值，按住“DOWN”键重启，将恢复到48V30A系统的出厂值。

部分参数的出厂默认值见下表：



系统设置菜单，总共包括8个子菜单，通过上，下键选择相应参数设置和翻页, 然后按确认键进入参数设置页面。当进入相应的参数设置页面时，通过上，下键选择相应的参数设置，当某参数被选中时，该参数反显，再按确认键，该参数可通过上，下键修改。再按确认键，光标恢复到自由状态，按取消键，返回到参数设置菜单页面。按取消键，则弹出“是否保存参数修改”页面。

电池管理包括设置以下参数：充电方式，浮充电压，均充电压，电池容量，均充限流，转换电流，均充限时，定时均充，延时均充，温度补偿，终止放电，放电限时。



交流设置，可设定交流供电方式（单相或三相）、交流电压过欠压值。当设为单相时，只显示单相电压，设为三相时显示三相电压。



直流设置，包括系统过欠压报警、电池欠压报警值设定，一次、二次下电设定；电流传感器变比设定，设定方法举例：

1、5V比100A的传感器，则设置值为100；

2、4V比100A的传感器，则设置值为125。



开关设置，开启或关闭一次下电、二次下电功能；可设定支路是否允许告警，当设为允许时，开关断开则系统发出报警。

一次下电设定代码： 6 0

二次下电设定代码： 7

模块设置，可设定充电模块数量（1~7台），和模块类型以及模块通信协议，共有2种通信协议：

ENP协议；ModBus协议；

当用户配有电池巡检仪时，默认为单体电池类型为12V，电池节数（0~24）。



通信设置，设定系统地址，通信速率和通信协议，通信速率包括1200、2400、4800、9600，通信协议包括CDT、ModBus。



PSM-A10可以同时控制7台与之通信的电源模块的开关机。



当电池放电时，监控可以自动检测电池放电时候的状态。
