1.直流屏系统的蓄电池单元设计
直流屏蓄电池接入配电单元有输入端保护熔断体、试验放电开关、电流检测霍尔、电压检测单元等器件。熔断体和霍尔量程应当依据电池容量大小进行合理选择。当蓄电池容量大于800Ah时还需选择隔离开关和熔断器共同保护单元。防酸式和阀控式密封铅酸蓄电池回路设备及直流柜主母线选择见DL/T 5044国标。
表1-1 蓄电池输入单元器件清单
单元 |
名称 |
型号规格 |
数量 |
生产厂家 |
备注 |
电池输入单元 |
熔断体 |
63~ |
2 |
西熔/上陶 |
按55%C10选容量,C10<600Ah时注意按照标准规定配置 |
熔断器座 |
RT16座(SIST系列) |
2 |
西熔/上陶 |
||
起拔手柄 |
熔断器起拔手柄 |
1 |
西熔/上陶 |
||
熔断器座 |
RZS1(RX1)-1001熔座 |
2 |
西熔/上陶 |
主熔断体熔断故障信号采集装置 |
|
熔断体 |
RZS1(RX1)-1000熔芯 |
2 |
西熔/上陶 |
||
隔离开关 |
400~ |
1 |
上陶/厦控 |
按55%C10选,C10<500Ah不选 |
|
放电开关 |
63~ |
1 |
ABB |
按10%C10选容量 |
|
霍尔传感器 |
HEC100~2500(V4/±12V) |
1 |
保定霍尔 |
±100~± |
|
电压采样板 |
PFU-3 |
1 |
艾默生 |
电池端口电压采样 |

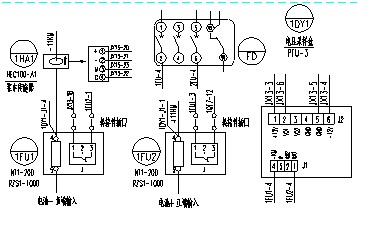

直流屏系统蓄电池回路需要进行电池充放电电流和电池端口电压检测。以上信号的采集方法见监控单元设计的相应部分。下图为电池输入回路的接线图。
图1-1 直流屏系统 电池输入回路的接线图
直流屏电压调节单元分为DC110V和DC220V两个系列。DC110V系统调压范围为0~18V,DC220V系统调压范围为0~35V,特殊110V系统的调压范围为0~14V,分为5级或7级调压。器件容量按照母线持续电流的1.5~2倍选择,建议不大于
表1-2 直流屏电压调节单元清单
单元 |
名称 |
型号规格 |
数量 |
生产厂家 |
备注 |
降压单元 |
切换开关 |
LW39B |
可选 |
上海二工 |
7档调节开关 |
切换开关 |
LW39B |
可选 |
上海二工 |
5档调节开关 |
|
降压硅链 |
DT |
可选 |
大连精电 |
110V系列 |
|
降压硅链 |
DT |
可选 |
大连精电 |
220V系列 |

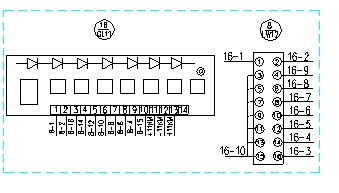

以7级电压调节单元为例,接线见图1-2所示。
图1-2 7级电压调节单元接线
直流馈电单元采用空气开关或熔断器作为直流输出的分配和保护,一般包含表1-3所示器件。
表1-3直流屏馈电回路器件清单
单元 |
名 称 |
型号规格 |
数量 |
生产厂家 |
备注 |
直流馈出单元 |
指示灯 |
AD11-22/21-9GZ(红) |
可选 |
江阴长江 |
DC110V/DC220V |
报警触点 |
5SX9200(1NO+1NC) |
可选 |
SIEMENS |
SIEMENS MCB 系列 |
|
辅助触点 |
5SX9100(1NO+1NC) |
可选 |
SIEMENS |
||
MCB开关 |
5SX |
可选 |
SIEMENS |
||
MCCB开关 |
S1N125 R63~1250 3P |
可选 |
ABB |
ABB MCCB系列 |
|
熔断器式开关 |
SF2-63/2P |
可选 |
常州科海 |
壳体 |
|
配开关熔芯 |
RL8 2~ |
可选 |
常州科海 |
熔断体 |
直流屏馈出设计是还要进行电缆选择设计,其截面面积可以参照/DL/T5044- 2014的推荐选择.

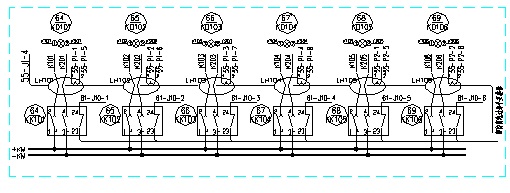

直流屏馈电回路连接见图1-3所示。直流屏系统监控可对各回路开关状态和故障跳闸进行检测,通过互感器进行各回路接地故障检测,具体的检测办法见直流屏监控和绝缘监测仪部分。
图1-3 直流屏馈电回路连接示意图
