电压调节装置就是降压稳压设备，是合母电压输入降压单元，降压单元再输出到控母，调节控母电压在设定范围内（110V或220V）。当合母电压变化时，降压单元自动调节，保证输出电压稳定。降压单元也是以输出电流的大小来标称的。
降压单元目前有两种:1.有级降旺硅链;2.无级降压斩波。有级降压硅链有五级降压和七级降压，电压调节点都是3.5V，也就是说合母电压升高或下降3.5V时，降压硅链就自动调节稳定控母电压。无级降压斩波就是一个降压模块，它比降压硅链体积小，它没有电压调节点，所以输出电压也比降压硅链要稳定，还有过电压、过电流和电池过放电等功能。不过目前无级降压斩波技术还不是很成熟，常发生故障，所以还是降压硅链使用较广泛。
一、电压调整单元的工作原理
配置2V、108只蓄电池直流屏，因蓄电池组的均充、浮充电压（分别为254v和243V）通常高于控制电压·为保证控制母线为220VX（1士110%)，因此需采用电压调整装置进行调压。在直流屏中常用的调压方法有：硅链或硅降压模块及利用无极降压斩波的方法，这里重点介绍目前直流系统中应用广泛的硅链或硅降压模块的降压方法，7级硅降压模块降压原理图如图所示。

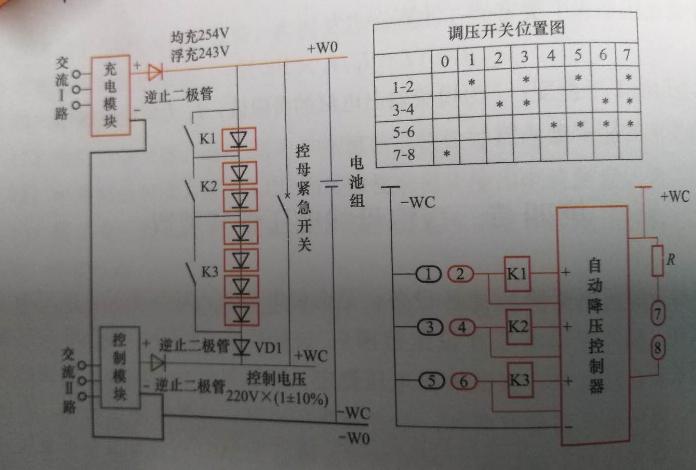

7级硅链调压装置原理图

二、调压原理
在直流电源系统正常运行(当交流正常供电)时，调整硅降压模块加在逆止二楼管VDI阳极上的电位低于控制高额开关电源模块输出的正极电位，逆止二极管VTI处于截止状态，硅降压装置不工作，控制电压由控制高频开关电源模块直接提供稳压精度为土0.5%的220V控制电压。当控制模块故障或交流失电时，控制模块停止工作，控制母线+ wc的电压可通过蓄电池经降压单元来提供。
图中K1一K3是三个调压继电器，它们的动合接点分别与一个、两个和四个硅降压模块相连(每一个降压模块可降压5.6V，7个降压模块最大降压值为39V),它们的线圈可由自动降压控制器自动或通过调节万转开关手动控制。

自动降压控制器由取样单元实时监测控制母线电压，当控制电压过高或过低时，自动降压控制器可根据电压的高低自动地分别使K1~ K3三个调压继电器接通或断开改变穿人降压回路的降压模块数量，从而使控制电压达到220V*(1士10%)。
如当交流失电时，若蓄电池处于浮充状态，此时蓄电池组电压为243V,为保证控母电压为220V则应降压23V.此时，自动降压控制器自动接通K1和K2线圈，K1和K2的接点闭合短接3个降压模块，蓄电池经4个降压模块降压，降压值为4*5.6=22.4(V).实际控制电压为243-22.4=220.6 (V),从而保证控制电压为220V*（1±10%）.
