 一 、EMU10（MA）监控单元模块如何恢复出厂默认设置

EMU10（MA）配置错误后无法恢复默认按以下步骤查找：

EMU10（MA）在系统调测时有大量参数配置，有些客户刚使用参数调乱后无法恢复，将模块退回；EMU10（MA）可以恢复用户级出厂设置：

点击系统配置界面，键入密码“090508”进入系统配置界面，可以分别进入交直流屏参数设置，恢复交直流屏用户级出厂设置，如图 1、图 2：

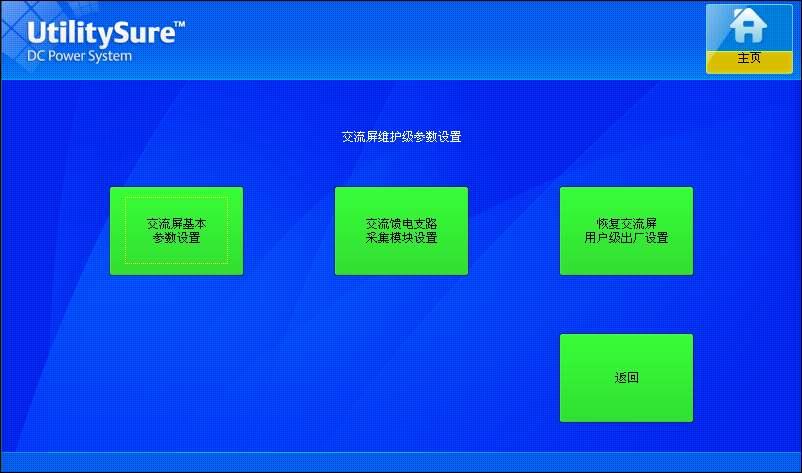

图 1  恢复交流出厂默认设置

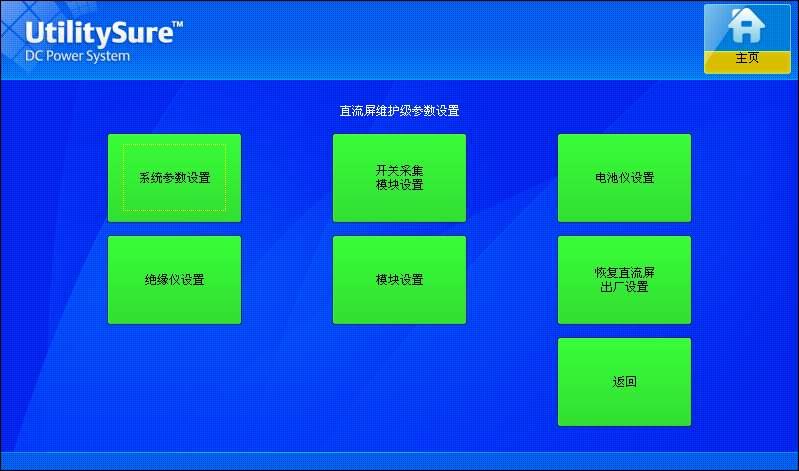

图 2  恢复直流出厂默认设置

二、EMU10（MA）通信不良

EMU10(MA)与其他设备通信不良按以下步骤查找按以下步骤：

在系统中EMU10(MA)可以通过RS485与电池检测仪EBU01/02、HD系列RS485模块、绝缘监测仪JYM系列等产品通信，也可以通过CAN与EAU01、EDU01、EGU01、ER系列模块通信。

与EAU01、EDU01、EGU01型号模块通信不上请参考对应章节，此处以与电池检测仪EBU01/02通信不良为例做分析：

1、 首先确认EMU10（MA）与EBU01/02的接线无误：EMU10（MA）的COM2口与EBU01/02的J8端口连接，且保证信号极性正确，+接+、-接-；

2、 确认EMU10（MA）中对EBU01/02的配置与实际应用一致，包括电池仪的个数、协议、地址，如果电池仪的个数大于1，只需设置1#电池仪的地址，其他电池仪会自动逐一递加。如：电池仪个数设置为3，1#电池仪地址设置为112，2#、3#电池仪的地址依次为113、114。主界面里点击进入系统配置，键入密码090508，进入直流屏设置，点击电池仪设置，显示如图3：

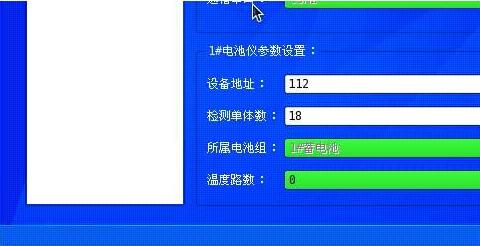

图3  电池仪设置界面

3、 系统中实际使用的电池仪EBU01/02的个数需要与EMU10(MA)中设置一致，且每个电池仪的协议、地址需分别与EMU10(MA)中各电池仪参数设置一致。电池仪的8位拨码左边第一位是协议类型拨码，拨到图示上方为0，电池仪使用PBM通信协议，拨到下方为1，电池仪使用Modbus通信协议；第二至四位拨码无意义；右边四位是地址位，外壳丝印为1、2、3、4，拨到图示上方为0，下方为1。电池仪的实际地址为拨码值+112，拨码的真值表如表1：

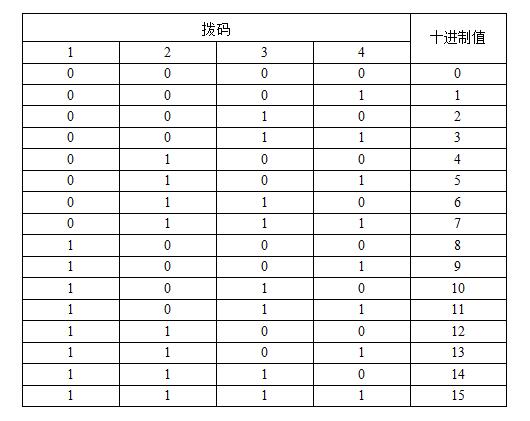

表1  电池检测仪拨码真值表

 举例：如图4地址位1、2、3都拨上方，4拨下方，真值表对应值为1，则模块实际地址为112+1=113，协议类型拨码拨下方，通信协议为Modbus，需与EMU10(MA)中设置一致；

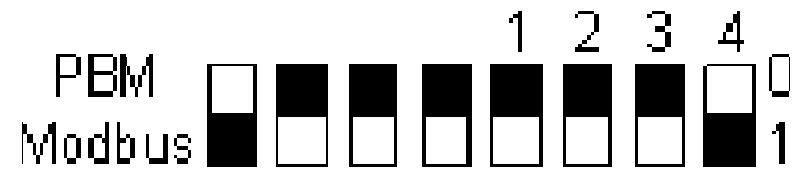

图4  电池检测仪拨码示例

4、 如果按步骤1、2、3仍不能排除不良，检测电池检测仪的各输入端口电压是否超过36V，超过36V电池检测仪会自动保护导致通信不上。

三、EMU10（MA）电池剩余容量告警

设置电池标称容量后，需恢复电池标称容量，否则可能会引起“电池剩余容量小于 75%”告警。

方法如下：进入系统配置->键入密码 123456->直流屏参数设置->恢复电池标称容量->点击确定。

如需更多帮助，请联系广深直流屏技术服务中心。
