EAU01监控单元常见故障快速排查分析

1    两路交流不能切换、不能切入交流

EAU01 出现两路交流之间不能切换，或两路交流都不能切入系统的故障，多是客户接线错误导致。询问客户 EAU01 不良模块条码，如果是 13 年 9 月前生产，按如下 1、2、3、4 项查检；如果是 13 年 9 月后生产，按如下 3、4 项查检；

1.1  检查不良模块 ECA、NCA 接线端口是否接入交流信号，两路交流信号只能接入 EA、EB、EC、EN、NA、NB、NC、NN 对应的接线端口，如果模块已损坏需更换模块重新正确接线；

1.2  检查不良模块的接触器控制信号是否接入 NR+/-、ER+/-之间的悬空端口里，如接错将控制信号接回 NR+/-、ER+/-正确端口可以消除故障；

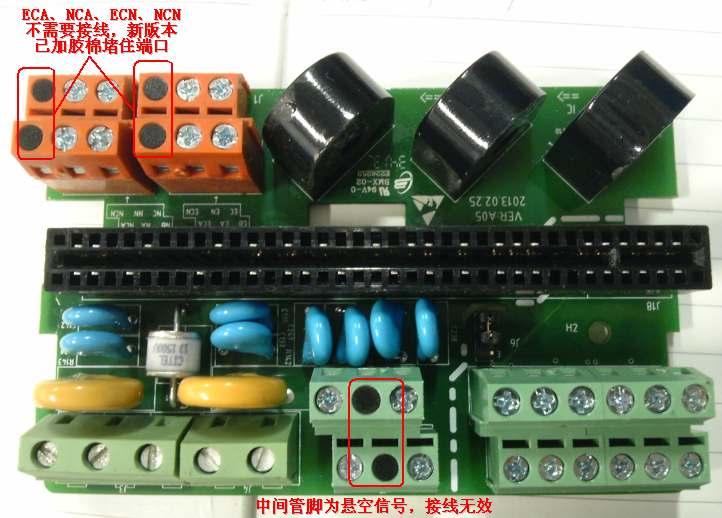

图 1  胶棉堵住不接线的端口

1.3  禁止将 220V交流接入EAU01的NR+/-、ER+/-端口，否则会损坏EAU01。如图 2 示：

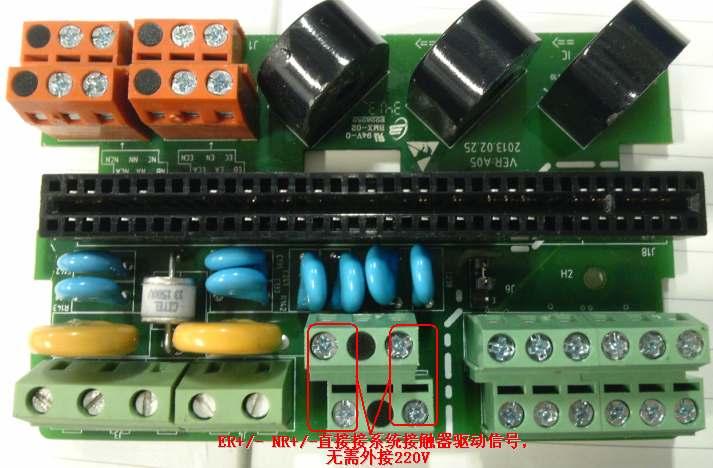

图 2  220V 交流不能接入红框处端口

1.4  如果检查以上接线都没有异常，查看系统交流接触器型号、功率，如果是 200A 以上的接触器需联系技术支持帮助；

2    EAU01 通信不良

EAU01  与 EMU10(MA)通信不良按以下步骤查找：

2.1  EAU01 通过 CAN 口与 EMU10(MA)连接通信，先排查EAU01的 C+、C-端口与 EMU10(MA)的 CAN2 口的接线：+线接+线，-线接-线，在系统通讯走线上应遵循 CAN 总线规则，即所有CAN 设备均应串接在同一条总线上；总线的两端应设置阻值 120Ω的匹配电阻。如图所示，EMU10(MA)内置匹配电阻，应默认为总线的一个终端，其他设备依次挂在总线上，总线末端设置 120Ω匹配电阻。见图3（若末端设备为监控配电单元则可以通过跳线方式增加匹配电阻，若为整流模块则需外接 120Ω电阻；通讯线推荐使用屏蔽双绞线，屏蔽层应单端接地。）

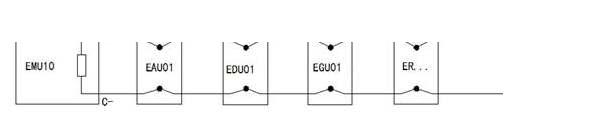

图3  CAN 总线走线方式

2.2  EMU10(MA)对系统中 EAU01 进行正确的设置，需要判断 EAU01 是属于交流屏还是直流屏，以直流屏为例：主界面点击进入系统配置，键入密码 090508，进入直流屏参数设置（交流屏则进入交流屏参数设置，交流屏 EAU01 个数可设置为 0 或 1，地址范围为 160~163），点击系统参数设置对 EAU01 进行参数配置；EAU01 个数直流屏固定为 1，地址范围为 164~167，具体地址则根据实际 EAU01 地址拨码设置；见图 4、图 5：

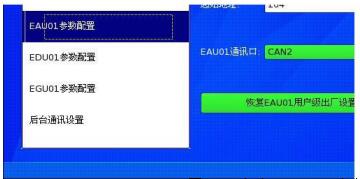

图 4  直流屏 EAU01 参数设置

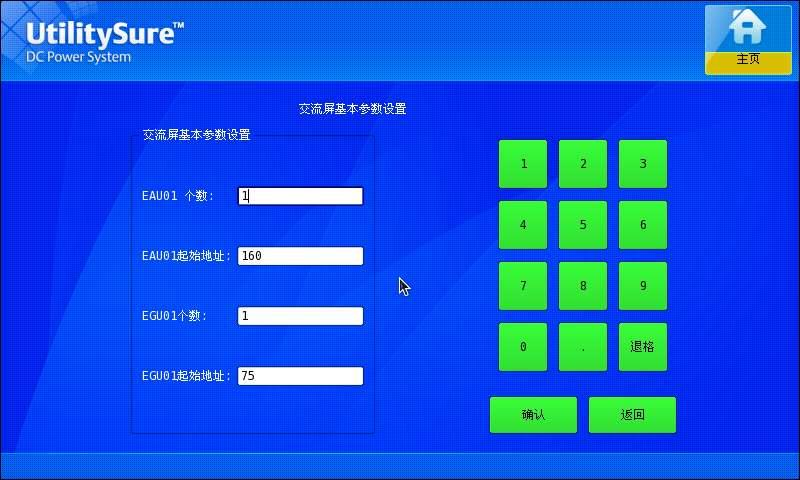

图 5  交流屏 EAU01 参数设置

2.3  艾默生EAU01监控单元 需要与 EMU10(MA)中对应的配置一致，EAU01 拨码为四位拨码，从左至右 1234位，拨图示下方为 ON，上方为 OFF，第 1 位为预留功能位，可不用设置。第 2、3、4 位为地址位：第 2 位用于设置 EAU01 的控制模式，拨 OFF 为全自动模式，拨 ON 为 ATS 模式；第3、4 位为序号位：用于设置 EAU01 序号。第 2、3、4 位拨码共同设置 EAU01 的属性见表 1：

表 1 EAU01 地址拨码属性

如图 6 示拨码表示 EAU01，模块地址为 160，1 号 ATS 工作模式。

图 6 EAU01 拨码示例
