EDU01艾默生监控单元常见故障及排查方法
索引：EDU01故障,艾默生监控单元,监控单元常见故障 发布日期：2021-06-23
1 EDU01硅链不可调
系统硅链无法调节按以下步骤排查：
1.1、确认设置的硅链型号是否和实际一致，220v7 级硅链/2205 级硅链/110v7 级硅链/110v5级硅链，系统中的硅链控制继电器按照常开模式接入。
1.2、确认系统是 EDU01 自动调节还是手动或第三方调压装置调节，如果是手动或第三方调压装置调节，EMU10(MA)点击系统配置，键入 123456->直流母线参数设置->EDU01 参数设置->硅链控制方式选“无硅链控制”。
1.3、如果 EMU10 设置正确，EDU01 接线正确，需检查系统上硅链继电器线圈两端的续流二极管是否接反，如果接反会烧坏 EDU01 模块，需正确接线、更换 EDU01 模块。
2 EDU01 通信不良
EDU01 通信不良需区别 EDU01 模块是否使用协议转换功能：非协议转换功能通信不良、协议转换功能通信不良；如下
2.1 非协议转换功能通信不良按以下步骤
2.1.1 EDU01 在非协议转换功能工作时，通过 CAN 口与 EMU10(MA)连接通信，先排查 EDU01的 C+、C-端口与 EMU10(MA)的 CAN2 口的接线：+线接+线，-线接-线，在系统通讯走线上应遵循 CAN 总线规则，即所有 CAN 设备均应串接在同一条总线上；总线的两端应设置阻值 120Ω的匹配电阻。如图所示，EMU10(MA)内置匹配电阻，应默认为总线的一个终端，其他设备依次挂在总线上，总线末端设置 120Ω匹配电阻。（若末端设备为监控配电单元则可以通过跳线方式增加匹配电阻，若为整流模块则需外接 120Ω电阻；通讯线推荐使用屏蔽双绞线，屏蔽层应单端接地。）

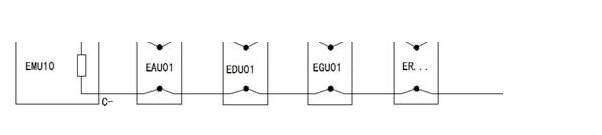

图 1 CAN 总线走线方式
2.1.2 EMU10(MA)对系统中 EDU01 进行正确的设置：主界面点击进入系统配置，键入密码 090508，进入直流屏参数设置，点击系统参数设置对 EDU01 进行参数配置。EDU01 个数可设置范围为 1~2，根据实际 EDU01 地址拨码设置地址，可设置范围 220~227；

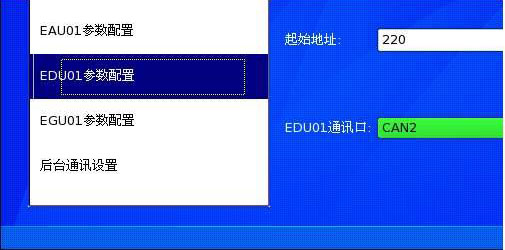

图 2 EDU01 参数设置
2.1.3 EDU01 需要与 EMU10(MA)中对应的配置一致，EDU01 拨码为四位拨码，从左至右 1234位，拨图示下方为 ON 值为 0，上方为 OFF 值为 1。第 1 位是 EDU01 的协议转换功能的使能位，ON 启动此功能，OFF 禁止此功能；第 2、3、4 位为地址位，对应关系如表 1：
|
拨码位
|
地址
|
||
|
2
|
3
|
4
|
|
|
0
|
0
|
0
|
220
|
|
0
|
0
|
1
|
221
|
|
0
|
1
|
0
|
222
|
|
0
|
1
|
1
|
223
|
|
1
|
0
|
0
|
224
|
|
1
|
0
|
1
|
225
|
|
1
|
1
|
0
|
226
|
|
1
|
1
|
1
|
227
|
表1 EDU01 拨码对应地址
如图 3 示 EDU01 拨码状态表示：禁止协议转换功能，地址为 222。
图 3 EDU01 拨码示例
2.2 EDU01 连接了合作厂系列监控模块、充电模块时，需要启动协议转换功能。
2.2.1 EDU01 与 PSM 监控通过 RS485 连接，EDU01 与充电模块通过 CAN 口连接，先排查 EDU01的接线是否正确：RS485 和 CAN 信号极性+线接+线，-线接-线，系统 CAN 总线上首尾设备+/-信号线间要并入 120Ω匹配电阻（参考 2.1.1 的 CAN 接线方式）；
2.2.2 模块个数、地址需配置正确参考 2.1.1。
注意
充电模块的地址是从 0 开始的，EDU01 设置充电模块的个数必须比模块最大的地址值大 1，比如：EDU01设置充电模块个数为 3，充电模块的地址需分别设置为 0、1、2，而不能设置为 1、2、3，这样设置会导致地址为 3 的模块通信不上。
2.3 告警灯亮（协议转换状态）
EDU01 工作在协议转换状态时，如果 EDU01 告警灯亮按以下步骤排查：
2.3.1 底座电池电流采集端口 IB+、IB-应短接，否则会告警电池分流器断线；
2.3.2 底座负载电流采集端口 IZ+、IZ-应短接，否则会告警负载分流器断线；
2.3.3 如果系统不需要硅链控制，但又通过软件设硅链控制功能使能，会告警硅链连接异常，需要设置 EDU01 硅链控制功能使能为否。
