JK0608-C监控主机界面说明
索引：JK0608-C监控,电力监控模块,直流屏核心模块 发布日期：2022-09-21
JK0608-C直流屏监控主界面采用图形化显示，直观显示系统结构以及主要监测数据。
负责人密码： 初始用户密码123456。
1 JK0608-C直流屏监控主界面介绍

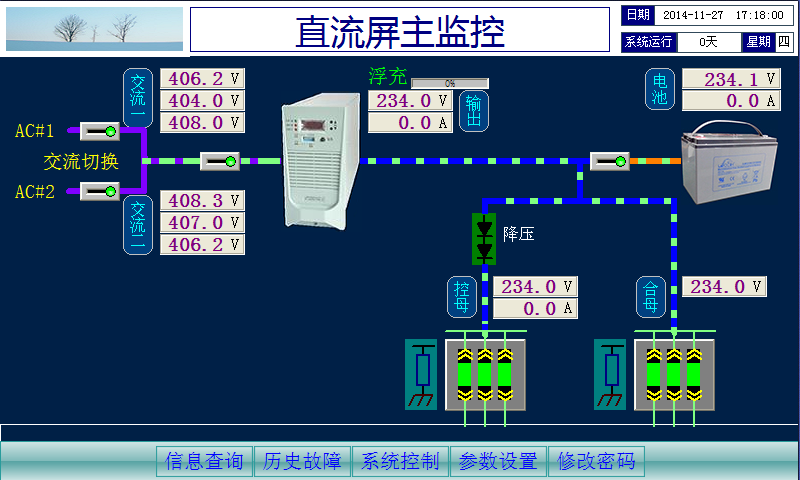

图1：监控主界面
◆ 监控主界面可直观显示交流进线状态、交流数据。
◆ 监控主界面可直观显示直流电源、电池组和母线的重要遥测、遥信数据。
◆ 主界面开关均为动态显示。
◆ 触摸对应图片可进入详细信息查看界面。
◆ 下侧设置有系统快捷菜单，点击可进入相应界面。
2 直流电源详细数据

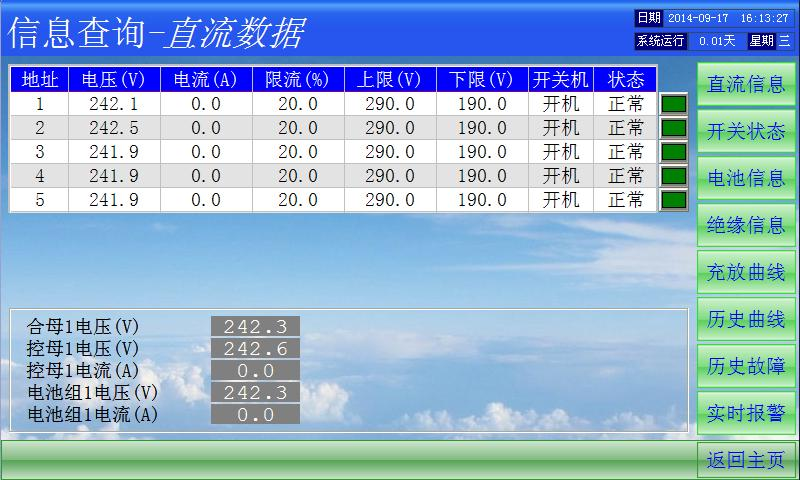

图2：直流数据查询
点击主界面的模块图标进入对应分组的数据显示界面。
直流电源详细数据界面可显示各个模块的输出电压、输出电流、工作状态；直流控制母线电压、直流合母母线电压、负载电流，电池组电压电流。
3 电池详细数据

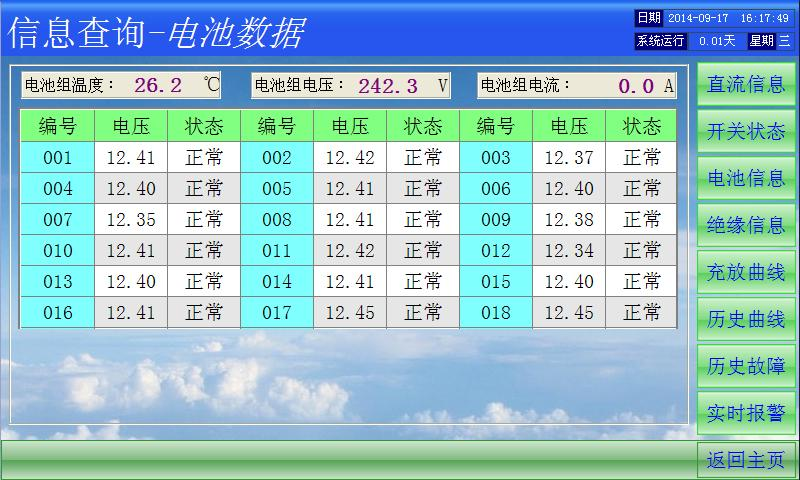

图3：电池组数据查询
电池详细数据界面可显示蓄电池组的温度、电压、电流，可显示单节电池的电压。
4 绝缘数据

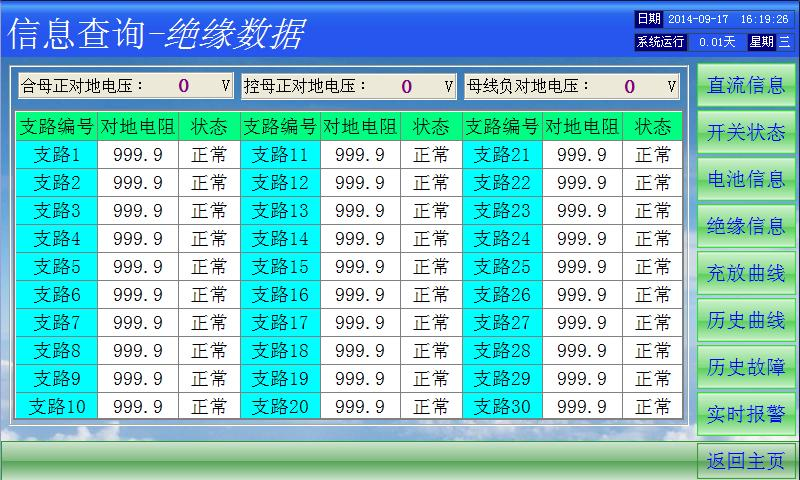

图4：绝缘数据查询
绝缘数据界面可查看直流母线绝缘正负对地电压、正负对地电阻。(单位：KΩ）
5 开关量查询

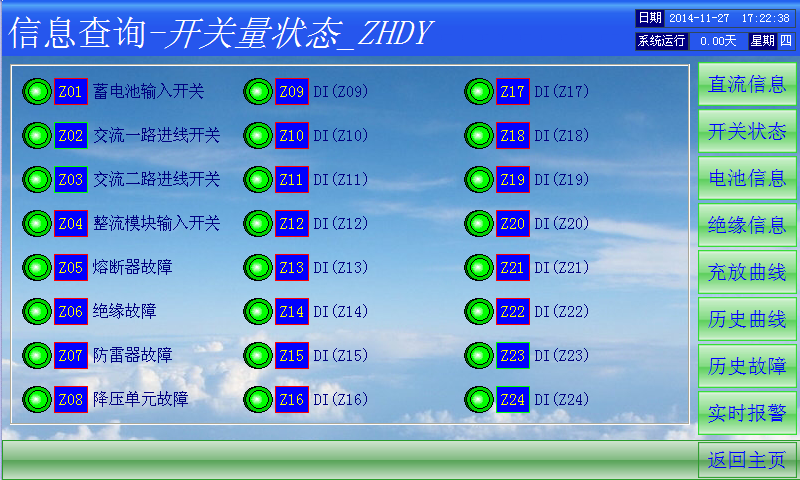

图5：开关量查询
开关量数据界面可显示开关量状态，可以通过翻页查看更多的开关量。（红色表示告警或分位；绿色表示正常或合位）
6 实时故障查看

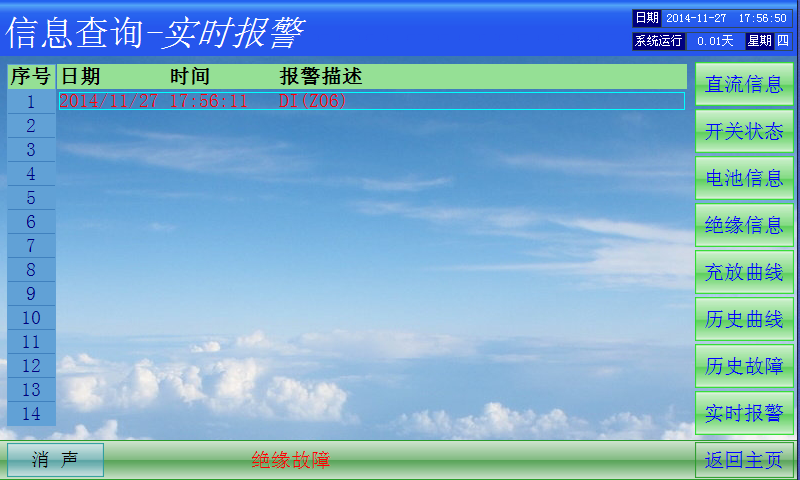

图6：实时警报查询
点击主界面的“故障”按钮（仅在存在故障时出现），进入实时警报查询界面。
实时警报查看界面可显示当前故障的序号、发生单元名称、报警内容、报警时间。点击显示的报警项，下端会显示出对应的报警内容。（此功能对于可定义显示内容的开关量输入信号，可方便显示出用户自定义的报警内容）
7 历史故障查看
图7：历史记录
点击主界面的“历史记录”，进入历史记录查询界面。
历史记录查看界面可显示历史警报的发生单元名称、报警内容、报警时间。
8 系统控制界面

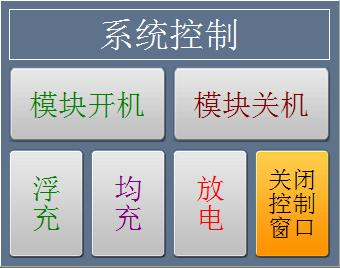

图8：系统控制
点击主界面的“系统控制”，选择“负责人”，输入密码后可控制模块开关机状态和充电状态。
9 修改密码

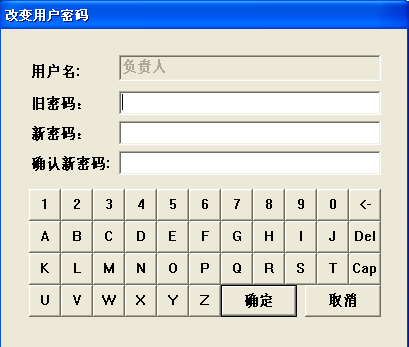

图9：修改密码
点击主界面的“密码修改”，输入密码后，提示输入新密码，输入新密码即可。
