直流屏是什么？直流屏工作原理及作用介绍
索引：直流屏,直流屏工作原理,直流电源操作系统 发布日期：2022-12-12
什么是直流屏？
直流屏也称作直流电源操作系统，是一种能够提供稳定电源的装置，是全新的数字化控制、保护、管理的设备。直流屏由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。
直流屏工作原理
直流屏由交流配电部分、整流部分、直流馈电部分、监控部分组成。其中交流配电部分主要由交流配电单元组成。整流部分由充电模块和隔离二极管组成。直流馈电部分由降压硅链、绝缘检测、合闸分路和控制分路组成，监控部分由监控模块和配电监控组成。原理图如图1所示。
系统交流输入正常时，两路交流输入经交流切换控制电路选择其中一路输入，并通过交流配电单元给各个充电模块供电。充电模块将三相交流电转换为220V或110V的直流，经隔离二极管隔离后并联输出，一方面给电池充电，另一方面通过合闸分路和控制分路给负载提供正常的直流电源。
交流输入停电或异常时，充电模块停止工作，由电池通过合闸分路和控制分路给负载供电。交流输入恢复正常以后，充电模块对电池充电。

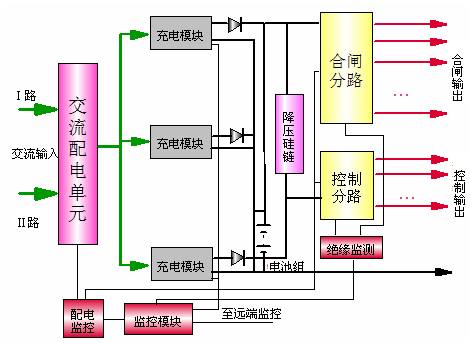

图1：电力操作电源系统原理框图
直流屏有哪些作用？
直流屏广泛应用于大中小型发电厂和变电站，可以为高压开关在正常运行和事故状态下的分合闸、继电保护、自动控制、开关信号指示、事故照明等提供直流电源。随着电网自动化程度越来越高，直流屏将成为重要设备之一。直流屏的可靠性是其他电源装置不可替代的，它能满足变电站和发电厂这些场合对电源的高可靠性要求。
1、 一般情况下，直流屏常见的型号为GZDW，主要是用来供应直流电源的。通常我们也会在发电厂以及变电站中见到，主要的原因就是直流屏能够控制负荷、动力负荷以及直流事故照明负荷等提供电源，是当代电力系统控制、保护的基础。
2、 直流屏采用的是一种单板结构，在其内部含有着绝缘检查、接地选线、电池活化等功能。主机配置大液晶触摸屏，各种运行状态和参数均以汉字显示，整体设计方便简洁，人机界面友好，符合用户使用习惯。
3、 直流屏系统还能够提供远程的检测以及控制，同时还有着遥控、遥测、遥信等等功能。通过远程通讯接口可以从远处获得直流电源系统运行参数，还可通过该接口设定和修改运行状态及定值，满足电力自动化和电力系统无人值守变电站的要求；配有标准RS232/485串行接口和以太网接口，可方便纳入电站自动化系统。
广深直流屏技术中心对直流屏从定义，工作原理和作用等方面进行了阐述。也希望大家阅读完以后，对于直流屏有一个比较完整的了解。
