GSPT3836接地混线故障查找仪

索引:接地混线故障查找仪工具,GSPT3836,直流屏工具代理商    发布日期:2014-04-02

产品概述:

  GSPT3836接地混线故障查找仪能快速查找电气线路中的接地、混线等故障,对绝缘状态不好的“虚接地”(虚地电阻可达一兆欧)同样能迅速查找。



设计特点:

1、专利的测试技术,适用于解决1MΩ以上的接地、混线故障;

2、采用数字信号处理技术,可以检测线路的接地电阻和分布电容;

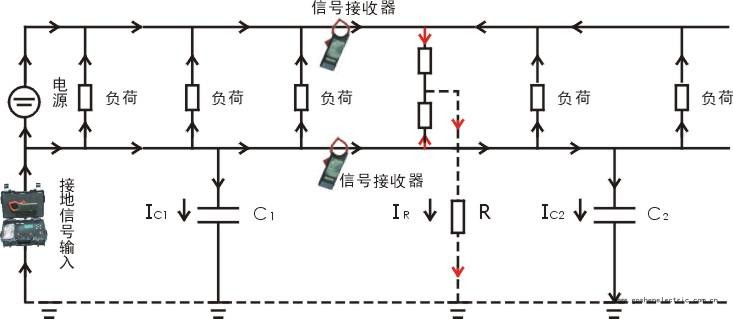

3、可以指示接地信号电流方向,快速查找接地短路故障点;

4、同时检测线路泄露电流的大小和相位,根据接地故障点前后泄露电流的大小及相位骤变,定位故障点快速准确;

5、专用的滤波芯片,可滤除测试信号以外的其他频率的干扰信号,适用于强干扰的现场;

6、使用方便,可在设备不停电,不甩线,不解线把的情况下实现各项功能;

7、定位信号频率低,最低仅为0.5Hz,消除容性接地的假象。

产品功能:

1、 接地查找:专业解决1MΩ以下高阻接地、混线故障,具有泄漏电流方向指示功能,可以在设备不停电、不甩线、不解线把的情况下,快速查找定位故障点。

    主机输出电压、输出电流、信号频率可现场设置:适用于不同电压等级、分布电容大小不同的各类交直流线路。

    主机输出电流可自动控制,不会造成线路上继电器误动作。

    2、 纹波分析:具有频谱分析功能,可以分析线路中工作电流信号或干扰信号的频谱,测试时可以避开干扰信号的频率,以提高接地查找的准确性,防止干扰信号对接地查找的影响。

    3、 数字示波器:数字示波器功能用来查看记录检测信号的波形。

    4、 数据管理:在本仪表上可直接查询以前存储的绝缘测试数据,并可以选择查询条件实现快速查询。

技术指标:

项目

GSPT3836

输出电压

24V~500V

输出频率

0.5Hz~325Hz

接地查找灵敏度

≤1.5MΩ

交/直流电路漏电流检测灵敏度

≥0.5mA

工频抑制

100dB

输出电流限制

接地电阻测量

分布电容测量

电流方向指示

电流相位测量

频谱分析

示波器功能

功率消耗

连续工作不小于4小时

供电

电池+外接电源

工作温度

-10℃~55℃
